Prototypes

Une image vaut plus de 1000 mots

Cet adage s’applique d’autant plus aux nouveaux produits.

Pour vérifier la conception, l’ajustement, les possibilités d’assemblage et bien d’autres aspects, il est recommandé, avant de lancer la fabrication des modèles ou moules, d’évaluer le produit dans une version plus économique.
C’est pourquoi nous réalisons des prototypes et des maquettes de présentation. Si nécessaire, nous pouvons même créer un modèle fonctionnel afin de le tester dans des conditions réelles.

Il n’est pas rare que les prototypes soient réalisés à l’échelle, afin d’en améliorer la maniabilité.

Quel que soit le prototype souhaité, nous mettons notre expérience à votre service pour trouver la solution la plus économique et la plus fonctionnelle.

Points essentiels à considérer lors de la réalisation de prototypes.

Choix du matériau

Pour des raisons de coût ou en fonction de la méthode de production, le prototype est souvent réalisé dans un matériau différent de celui du produit final. Si le prototype est destiné uniquement à un contrôle visuel, cela ne pose pas de problème. En revanche, s’il doit subir des tests fonctionnels, il faut en tenir compte.

Épaisseur des parois et rayons

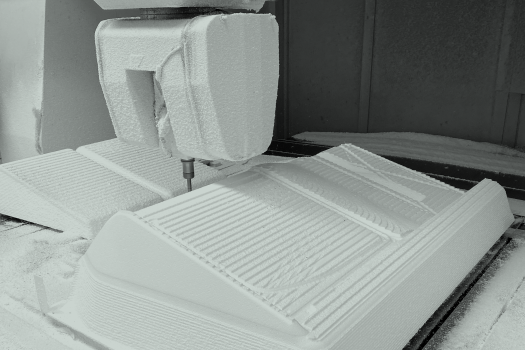

Une faible épaisseur de paroi et de petits rayons peuvent poser des problèmes lors du fraisage. Il est alors recommandé d’augmenter l’épaisseur et les rayons. Si cela n’est pas possible, il est préférable de produire le prototype à l’aide de moules prototypes.

Quantités

Si plusieurs pièces sont nécessaires, il sera généralement plus économique de réaliser un moule dans lequel le prototype sera formé.

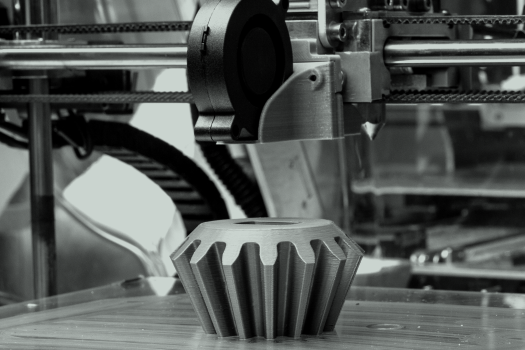

Impression 3D

L’impression 3D est souvent plus avantageuse que les techniques classiques pour le prototypage de produits complexes. Pour les pièces de grande taille, dépassant les dimensions du plateau d’impression, ce n’est toutefois pas toujours le cas.

Autres contraintes possibles : des propriétés matérielles souvent différentes et la nécessité, pour les modèles volumineux, de les assembler à partir de plusieurs pièces collées.
